一、 定義與核心關系
1、軸向分辨率：指OCT系統在深度方向（軸向）上區分相鄰結構的能力，通常由光源的中心波長（λ?）和帶寬（Δλ）決定，理論公式為：
其中，Δz 為軸向分辨率，λ0為中心波長，Δλ 為光譜帶寬。
帶寬越寬，分辨率越高（Δz 越小）。

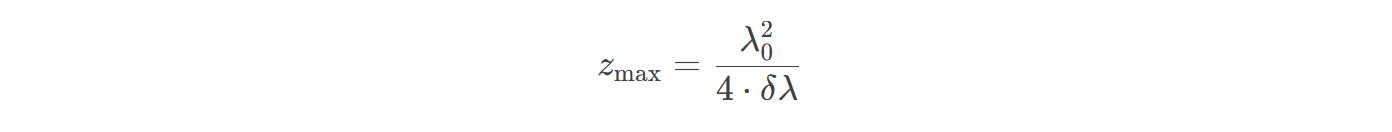

2、成像深度：指OCT能探測的最大光學路徑長度，由光源的中心波長和探測器的采樣間隔決定。對于頻域OCT（FD-OCT），成像深度為：
其中，δλ 是光譜采樣間隔（與光譜儀的分辨率相關）。
更小的采樣間隔（更高光譜分辨率）可增加成像深度，但會犧牲其他性能（如速度）。
二、兩者的獨立性
1、物理機制不同：
1）軸向分辨率取決于光源的相干特性（帶寬）。
2）成像深度主要由探測系統的光譜分辨能力（如光譜儀的像素?cái)?shù)、采樣率）決定。
3）因此，理論上可以通過選擇不同光源和探測器獨立優化這兩個參數。
2、技術實現示例：
1）使用超寬帶光源（如λ?=1300nm，Δλ=300nm）可實現高軸向分辨率（如2μm），但成像深度仍由光譜儀設計決定。
2）增加光譜儀的像素?cái)?shù)可提升成像深度，但不直接影響分辨率。
三、實際系統中的相互制約
盡管獨立，但在系統設計中二者可能間接關聯：
1、光譜儀帶寬與采樣率的權衡：
高分辨率（寬帶寬）光源需要光譜儀具備更精細的采樣（更多像素）以維持成像深度，否則可能導致深度范圍不足。
2、信號處理限制：
更深的成像需要更長的干涉信號采樣，可能增加數據處理負擔，但對分辨率無直接影響。
3、散射與信噪比（SNR）：
在深層組織中，散射會降低信號強度，可能導致高分辨率難以實際利用（盡管理論分辨率不變）。

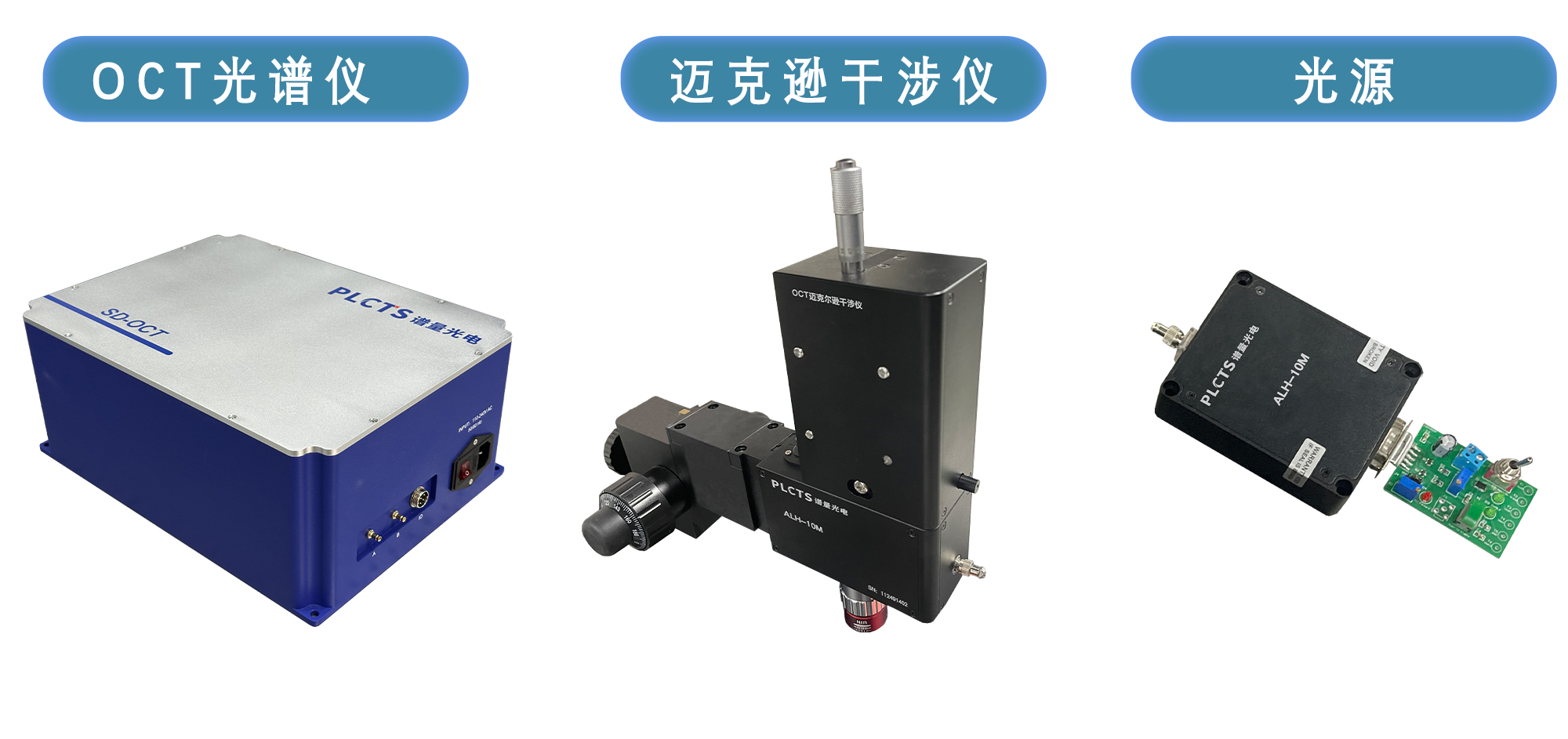

OCT成像系統
小鼠大腦血管造影成像
人眼視網膜成像示意圖
液晶面板的膠合層析結構成像和直徑 100μm 玻璃小球的 enface 圖像
