譜量光電 波長可調諧單色光源通過氙燈光源發射包含多波長的復合光進入單色儀后，光柵將光分解為連續的光譜，形成按波長排列的光帶。內部通過旋轉光柵或移動狹縫，選擇特定波長的光通過，阻擋其他波長。濾光片輪裝配濾光片配合單色儀，進一步消除多級光譜干擾，提高單色光純度，光譜分辨率可達1nm以內。調節狹縫可控制光通量光譜分辨率，并且通過調節狹縫寬度，可以減少雜散光進入光譜儀。此設備主要應用于光譜分析、光學性質研究、材料成分分析、光電轉換效率測試等。
|
光譜范圍
350-2500nm（依光源而定） |
|
焦距
300 |
|
光輸出強度
可調 |
|
系統穩定度
±1% |
|
輸出方式
空間光輸出或光纖耦合輸出 |
|
尺寸（LWH）
600mm×450mm×500mm |

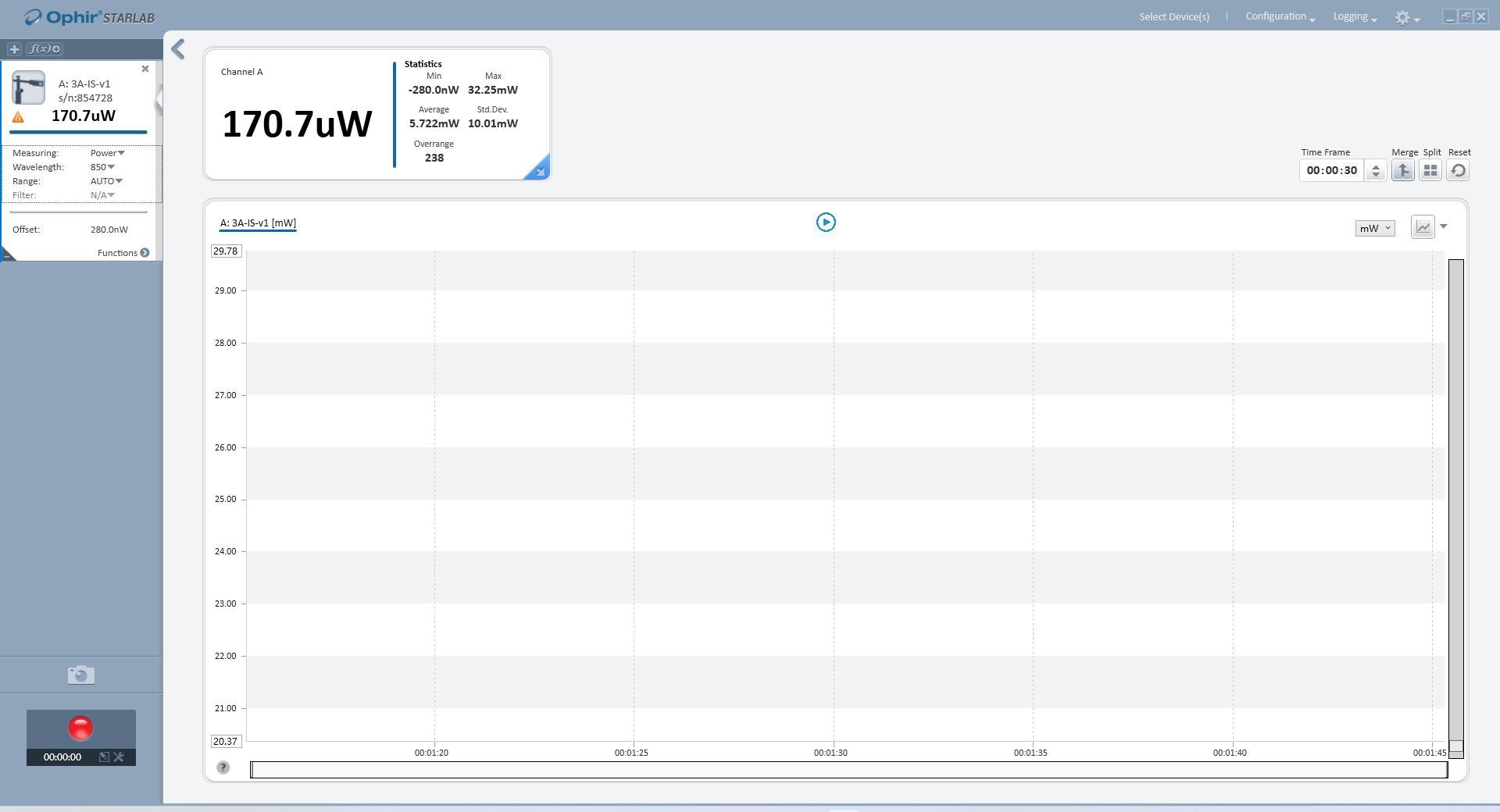

單色儀設置350nm 波長曲線 單色儀設置 350nm 波長最大功率
單色儀設置400nm 波長曲線 單色儀設置 400nm 波長最大功率
單色儀設置450nm 波長曲線 單色儀設置 450nm 波長最大功率
單色儀設置500nm 波長曲線 單色儀設置 500nm 波長最大功率
單色儀設置550nm 波長曲線 單色儀設置 550nm 波長最大功率
單色儀設置600nm 波長曲線 單色儀設置 550nm 波長最大功率
單色儀設置650nm 波長曲線 單色儀設置 650nm 波長最大功率
單色儀設置700nm 波長曲線 單色儀設置 700nm 波長最大功率
單色儀設置750nm 波長曲線 單色儀設置 750nm 波長最大功率
單色儀設置800nm 波長曲線 單色儀設置 800nm 波長最大功率
單色儀設置850nm 波長曲線 單色儀設置 850nm 波長最大功率
單色儀設置900nm 波長曲線 單色儀設置 900nm 波長最大功率
單色儀設置950nm 波長曲線 單色儀設置 950nm 波長最大功率
單色儀設置1000nm 波長曲線 單色儀設置 1000nm 波長最大功率
單色儀設置1050nm 波長曲線 單色儀設置 1050nm 波長最大功率
單色儀設置1100nm 波長曲線 單色儀設置 1100nm 波長最大功率

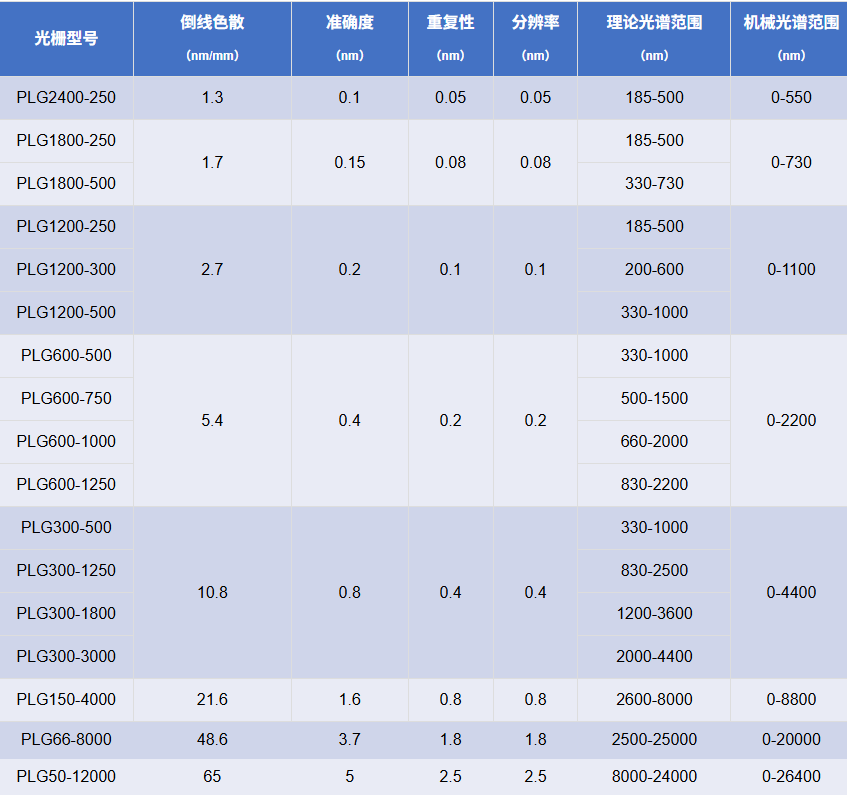

一、光柵選型表：
二、光柵型號選型解析：
光柵型號：PLGn-b，如PLG1200-300，PLG600-750，PLG300-1250
PL：表示譜量光電
G：表示光柵
n：光柵刻線數，單位g/mm
b：閃耀波長，單位nm
例如：光柵的刻線數為1200g/mm，閃耀波長300nm，該光柵的型號為PLG1200-300

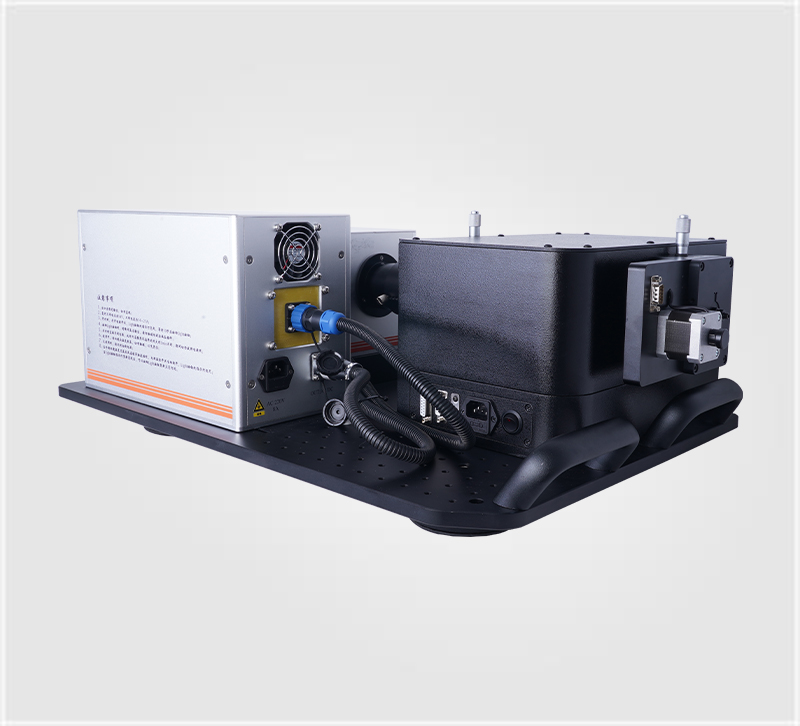

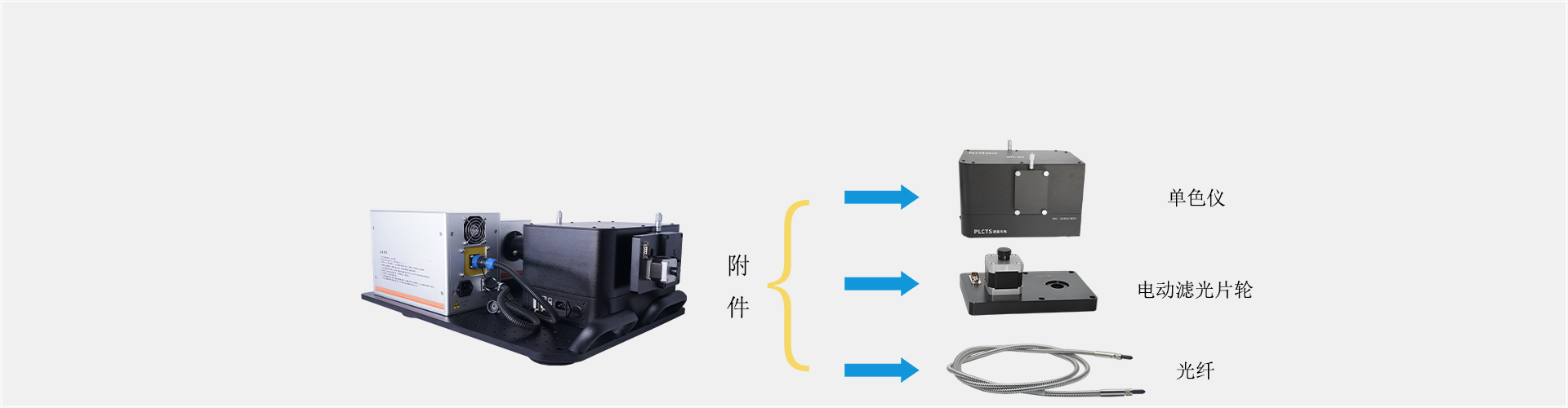

PLCTS 波長可調諧單色光源主要由氙燈光源、光柵單色儀、濾光片輪、準直器組件、全自動軟件控制等組成，通過全自動運行軟件，提供波長選擇連續輸出，支持300W光輸出強度可調。三光柵設計，300mm長焦距，在提高光譜分辨率的同時提高單色光的純度，紫外光區輸出功率6.6W，可見光區輸出功率17.6W，光譜分辨率可達1nm以內。
